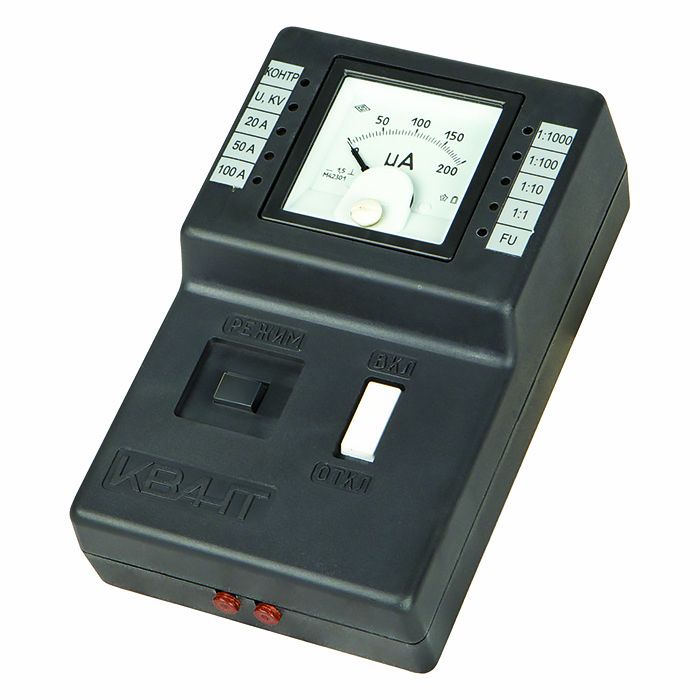

Квант прибор определения замыканий

Прибор предназначен для определения места однофазного замыкания на землю в сетях 6 — 35 кВ с изолированной и компенсированной нейтралью, но может
использоваться также для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ. Кроме того, прибор
позволяет обнаружить хищение электроэнергии в быту
бесконтактным способом.
Устройство имеет несколько пределов измерения, а
также режим контроля целостности предохранителей.
Прибор питается от встроенных аккумуляторов и предназначен для работы в полевых условиях. Выбор требуемого режима работы устройства осуществляется всего одной кнопкой.
Прибор Квант обеспечивает:
− контроль тока нагрузки на воздушных линиях электропередач (ВЛ) 0,4 — 35 кВ;
− контроль наличия напряжения на ВЛ 6 — 35 кВ;
− определение места однофазного замыкания на землю в сетях 6 — 35 кВ;
− определение места обрыва провода в сетях 6 — 35 кВ;
− определение опоры, находящейся под напряжением 6 — 35 кВ;
− световую проверку исправности обесточенных предохранителей или целостности электрической цепи.
Контроль наличия напряжения 6 — 35 кВ осуществляется с помощью встроенной электрической антенны. Электрической антенной служит металлическая пластина, расположенная в передней части
прибора.
Контроль тока нагрузки ВЛ осуществляется с помощью магнитного датчика. Магнитным датчиком
служит катушка индуктивности с разомкнутым стержневым ферритовым сердечником, которая расположена в правой части прибора.
Определение места замыкания на землю в сетях 6 — 35 кВ основано на измерении вблизи ВЛ уровня
высших гармонических составляющих магнитного поля тока нулевой последовательности с помощью магнитного датчика, настроенного, в этом режиме, на частоту 550 Гц. Коэффициент передачи
усилителя можно изменять в соотношении 1:1000; 1:100; 1:10; 1:1 в зависимости от уровня тока замыкания на землю.
Технические характеристики
Характеристики Значения
Частота контролируемых высших гармонических составляющих 550 Гц
Чувствительность к магнитному полю на частоте 550 Гц, не хуже 1,5×10-4 А/м
Чувствительность к магнитному полю на частоте 50 Гц, не хуже 1,5×10-2 А/м
Чувствительность к электрическому полю на частоте 50 Гц, не хуже 10 В/м
Источник питания аккумуляторы (4 шт.)
Рабочий диапазон температур от -20 до +40 °С
Габаритные размеры 170×110×60 мм
Масса с источником питания, не более 0,6 кг
В комплект поставки изделия входят: собственно прибор Квант, аккумуляторы — 4 шт., зарядное устройство для аккумулятор
